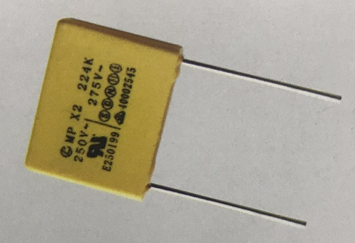

MPX2抗电源电磁干扰固定电容器
当前位置: 首页 > 产品中心 > MPX2抗电源电磁干扰固定电容器
2020-03-13 13:31:24
◆特点:采用金属化锌铝聚丙烯膜作介质和电极,用PBT塑壳和环氧树脂密封,其阻燃特性符合UL-94标准,产品具有较高的抗外电干扰性能,可靠性好,损耗小及良好的自愈特性,有较好的安全防护作用。
◆用途:本产品广泛适用于彩电、电动工具、无线连接器、跨电源线路、电磁干扰滤波器和大功率的电子整流器
技术指标 | Technical Characteristics | (GB/T14472 IEC384-14) | |||||||||||
1、使用温度 | Operating temperature | —25℃~+85℃ | |||||||||||
2、容量范围 | Capacitance range | 10nF~2.2μF | |||||||||||
3、允许偏差 | Capacitance tolerance | J(±5%) K(±10%) | |||||||||||
4、额定电压 | Rated voltage | 275V AC | |||||||||||
5、耐电压 | Withxland voltage | 4.3UR(d.c) 2S | |||||||||||
6、损耗角 | Dissipation factor | ≤0.0015 1Khz | |||||||||||
7、绝缘电阻 | Insulation resistance | C≤0.33μF | 15000MΩ | ||||||||||
C>0.33μF | 5000S | ||||||||||||
测试条件:20℃ 100V 1min | |||||||||||||
8、气候类别 | Weather category | 25/85/21 | |||||||||||
9、耐焊接热 | Endure weld head | Max 2S at 270℃ | |||||||||||
10、导线直径 | Lead diameter | L<15 0.6mm | L≥15 0.8mm | 注: | 可根据客户安 装要求定制 | ||||||||
11、产品脚距 | Production lead space | L=13 P=10mm | L=18.0 P=15mm | ||||||||||
L=26.5 P=22.5mm | L=32.0 P=27.5mm | ||||||||||||

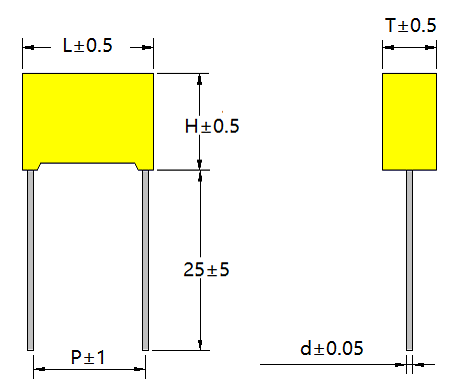

外形尺寸 | Dimensions | ||||||||||||
CAP | 275VAC | ||||||||||||
CODE | μF | L | H | T | |||||||||
103 | 0.010 | 13 | 11 | 5 | |||||||||
0.010 | 18 | 11 | 5 | ||||||||||
153 | 0.015 | 13 | 11 | 5 | |||||||||
0.015 | 18 | 11 | 5 | ||||||||||
223 | 0.022 | 13 | 11 | 5 | |||||||||
0.022 | 18 | 11 | 5 | ||||||||||
333 | 0.033 | 13 | 11 | 5 | |||||||||
0.033 | 18 | 11 | 5 | ||||||||||
473 | 0.047 | 13 | 11 | 6 | |||||||||
0.047 | 18 | 12 | 5 | ||||||||||
683 | 0.068 | 18 | 11 | 5 | |||||||||
823 | 0.082 | 18 | 11 | 5 | |||||||||
104 | 0.100 | 13 | 12 | 6 | |||||||||
0.100 | 18 | 12 | 6 | ||||||||||
154 | 0.150 | 18 | 14.5 | 7.5 | |||||||||
224 | 0.220 | 18 | 14.5 | 7.5 | |||||||||
0.220 | 26.5 | 16 | 7 | ||||||||||
274 | 0.270 | 26.5 | 16 | 7 | |||||||||
334 | 0.330 | 26.5 | 17 | 8.5 | |||||||||
474 | 0.470 | 26.5 | 17 | 8.5 | |||||||||
564 | 0.560 | 26.5 | 17 | 8.5 | |||||||||
684 | 0.680 | 26.5 | 8.5 | 17 | |||||||||
105 | 1.000 | 32 | 20 | 11 | |||||||||
155 | 1.500 | 32 | 25 | 14 | |||||||||
225 | 2.200 | 32 | 28 | 18 |
注:以上产品尺寸仅供参考,可根据客户要求定制
