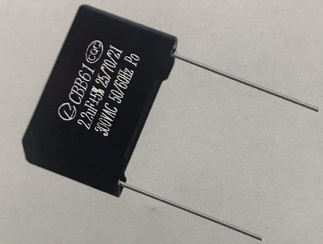

CBB61 金属化聚丙烯膜交流电动机电容器

2020-03-13 13:39:45

        ◆特点：以金属化聚丙烯膜作介质作电极，用PBT塑壳和环氧树脂密封，单向引出结构，其阻燃特性符合UL-94标准，具有损耗小、抗湿性强、电性能优良、可靠性好、容量大使用寿命长和良好的自愈性。

        ◆用途：本产品适用于各种马达、电风扇、洗衣机、电冰箱、空调等设备仪器的交流电动机启动和运转用。

技术指标	Technical Characteristics				(GB/T3667.1 IEC60252)
1、使用温度	Operating temperature				—25℃~+85℃
2、容量范围	Capacitance range				0.1μF~100μF
3、允许偏差	Capacitance tolerance				J（±5%）  K（±10%）
4、额定电压	Rated voltage				250V，350V，400V/500V 630V AC
5、耐电压	Withxland voltage				2UR(d.c) 2S   (I MAX≤1.3 In A）
6、损耗角	Dissipation factor				≤0.0040       1Khz
7、绝缘电阻	Insulation resistance				C≤20μF		5000s
					C＞20μF		3000s
					测试条件：20℃  100V  1min
8、气候类别	Weather category				25/85/21
9、耐焊接热	Endure weld head				Max 2S at 270℃
10、导线直径	Lead diameter				UL 1015 20AWG或同等导线						注：	可根据客户安      装要求定制
11、引线脚距	CP、AV leadspace				L=18  P=15mm          L=26.5  P=22.5mm
					L=32  P=27.5mm        L=38    P=33mm
12、焊片脚距	Weld leadspace				L=32  P=29mm          L=38    P=33mm
					L=47  P=43mm          L=57    P=53mm
14、产品认证证书号 Attestation number					国内CQC 德国VDE CB测试 美国UL结构认证

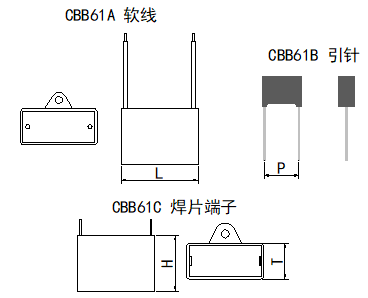

外形尺寸	Dimensions
CAP		250VAC			350VAC			400~500VAC			630VAC
CODE	μF	L	H	T	L	H	T	L	H	T	L	H	T
334	0.330	18	13.5	7.5	18	14.5	8.5	30.0	25.0	14	47.0	34.0	18
474	0.470	18	14.5	8.5	18	16.0	10.0	30.0	25.0	14	47.0	34.0	18
684	0.680	26.5	16.0	7.0	26.5	19.0	10.0	31.0	22.0	13	47.0	34.0	18
105	1.000	26.5	17.0	8.5	26.5	19.0	10.0	30.0	25.0	14	47.0	34.0	18
125	1.200	26.5	19.0	10.0	32.0	20.0	11.0	36.0	23.0	14.5	47.0	34.0	18
155	1.500	37.0	25.0	14.0	37.0	25.0	14.0	37.0	25.0	14	47.0	34.0	18
205	2.000	44.5	32.0	15.5	47.0	28.0	14.0	47.0	28.0	14	47.0	34.0	22
255	2.500	37.0	25.0	14.0	44.5	15.5	32.0	44.5	15.5	32	47.0	34.0	22
305	3.000	47.0	28.0	14.0	47.0	28.0	14.0	47.0	28.0	14	47.0	36.0	24
355	3.500	47.0	28.0	14.0	47.0	28.0	14.0	47.0	28.0	14	47.0	36.0	24
405	4.000	47.0	28.0	14.0	47.0	34.0	18.0	47.0	34.0	22	47.0	36.0	24
455	4.500	47.0	28.0	14.0	47.0	34.0	18.0	47.0	34.0	22	47.0	38.0	26
505	5.000	47.0	28.0	14.0	47.0	34.0	22.0	47.0	36.0	24	47.0	38.0	26
605	6.000	47.0	28.0	14.0	47.0	34.0	22.0	47.0	38.0	26	47.0	40.0	32
805	8.000	47.0	34.0	22.0	47.0	36.0	24.0	47.0	40.0	32	47.0	47.0	36
106	10.000	47.0	34.0	22.0	47.0	38.0	26.0	47.0	47.0	36	47.0	47.0	36
126	12.000	47.0	34.0	22.0	47.0	38.0	26.0	47.0	47.0	36
166	16.000	47.0	38.0	26.0	47.0	40.0	32.0
186	18.000	47.0	40.0	32.0	47.0	47.0	36.0
206	20.000	47.0	40.0	32.0	47.0	47.0	36.0

以上产品尺寸仅供参考，可根据客户要求配置：无耳、中耳、双中耳、双边耳的187#、250#焊片端子；CP引针线和AC软线等
