CL23B 金属化聚酯膜小型盒式直流电容器

2020-03-13 13:46:00

◆特点：以金属化聚酯膜作介质和电极，用PBT塑壳和环氧树脂密封单向引出，其阻燃特性符合UL-94标准，具有电性能优良、可靠性好、耐温高、体积小、使用寿命长和良好的自愈性能。

◆用途：本产品广泛适用于精密仪器仪表，逻辑控制、精确延时、积分、微分和时控电路中的基准元件以及各种汽车冷却风扇、雨刮器等零部件中.

技术指标	Technical Characteristics				(GB/T7332 IEC384-2)
1、使用温度	Operating temperature				—40℃~+100℃
2、容量范围	Capacitance range				100PF~2.2μF
3、允许偏差	Capacitance tolerance				J（±5%）  K（±10%）
4、额定电压	Rated voltage				63V，100V，630V DC
5、耐电压	Withxland voltage				1.4UR(d.c) 2S
6、损耗角	Dissipation factor				≤0.0100    1Khz
7、绝缘电阻	Insulation resistance						UR≤100V DC				UR＞100V DC
					C≤0.33μF		3750MΩ				7500MΩ
					C＞0.33μF		1250S				2500S
					测试条件：20℃  100V  1min
8、气候类别	Weather category				40/100/21
9、耐焊接热	Endure weld head				Max 2S at 270℃
10、导线直径	Lead diameter				0.5mm或0.6mm镀锡CP线＆CT线						注：	可根据客户安      装要求定制
11、产品脚距	Production lead space				常规盒式 P=5mm P=7.5mm

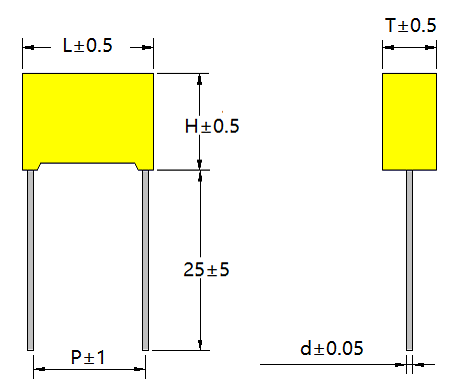

外形尺寸	Dimensions
CAP			63VDC/100VDC						630VDC
CODE	μF		L		H		T		L		H		T
101~391	0.0001~0.00039		7.2		6.5		2.5
471~821	0.00047~0.00082		7.2		6.5		2.5
102~822	0.001~0.0082		7.2		6.5		2.5
332	0.0032		7.2		6.5		2.5		7.2		7.5		3.5
103~683	0.01~0.068		7.2		6.5		2.5
823~104	0.082~0.1		7.2		6.5		2.5
124	0.120		7.2		6.5		2.5
154	0.150		7.2		6.5		2.5
224	0.220		7.2		6.5		2.5
224	0.220		7.2		6.5		3.5
274	0.270		7.2		6.5		3.5
334	0.330		7.2		6.5		3.5
394	0.390		7.2		6.5		3.5
474	0.470		7.2		6.5		3.5
474	0.470		7.2		9.5		4.5
684	0.680		7.2		10		5
684	0.680		7.2		11		6
105	1.000		7.2		10		5
105	1.000		7.2		11		6
155	1.500		7.2		11		6
225	2.200		7.2		11		6

注：以上产品尺寸仅供参考，可根据客户要求定制
