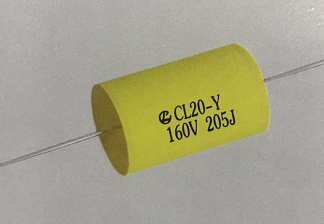

CL20-Y金属化聚酯膜圆轴向直流电容器

2020-03-13 13:48:29

◆特点：以金属化聚酯膜作介质和电极，用耐高温阻燃胶带外包和环氧树脂密封，具有电性能优良、可靠性好、耐温高、体积小、容量大和良好自愈性能。

◆用途：本产品适用于仪器仪表，家用电器的交、直流电路、汽车冷却风扇电机内，广泛应用于高档音响系统分频线路中。

技术指标	Technical Characteristics				(GB/T7332 IEC384-2)
1、使用温度	Operating temperature				—40℃~+100℃
2、容量范围	Capacitance range				1nF~47μF
3、允许偏差	Capacitance tolerance				J（±5%）  K（±10%）
4、额定电压	Rated voltage				100V，250V，400V，630V DC（可做1000V,1250V等）
5、耐电压	Withxland voltage				1.4UR(d.c) 2S
6、损耗角	Dissipation factor				≤0.0100    1Khz
7、绝缘电阻	Insulation resistance						UR≤100V DC				UR＞100V DC
					C≤0.33μF		3750MΩ				7500MΩ
					C＞0.33μF		1250S				2500S
					测试条件：20℃  100V  1min
8、气候类别	Weather category				40/100/21
9、耐焊接热	Endure weld head				Max 2S at 270℃
10、导线直径	Lead diameter				D≤10  0.6mm			D＞10   0.8mm			注：	可根据客户安      装要求定制
					D＞25  1.0mm

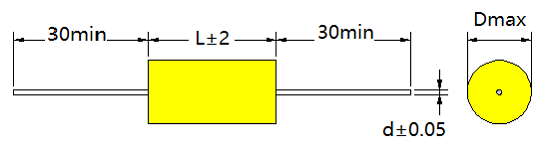

外形尺寸	Dimensions
CAP		100VDC		250VDC		400VDC		630VDC		注：以上产品仅供参考，可根据客户要求定制
CODE	μF	L	D	L	D	L	D	L	D
103	0.010					12	4	13.0	6.3
153	0.015					12	5	13.0	6.5
223	0.022					12.0	5.0	15.0	5.5
333	0.033					12.0	5.0	15.0	5.5
473	0.047					15.0	6.5	15.0	6.5
683	0.068			12.0	5.0	15.0	7.5	15.0	7.5
104	0.100	12.0	5.0	15.0	5.0	15.0	7.6	15.0	7.9
154	0.150	15.0	5.5	20.0	5.5	20.0	7.7	20.0	9.2
224	0.220	12.0	6.7	20.0	7.0	20.0	8.7	20.0	10.7
334	0.330	15.0	7.6	20.0	7.5	20.0	9.5	20.0	11.5
474	0.470	16.0	7.0	20.0	8.6	20.0	10.5	27.0	11.4
684	0.680	20.0	7.5	20.0	9.8	27.0	10.5	27.0	12.5
105	1.000	20.0	9.0	20.0	11.5	27.0	11.9	32.0	14.2
155	1.500	20.0	10.0	27.0	10.0	27.0	14.5	36.0	15.5
225	2.200	20.0	12.0	27.0	13.5	32.0	15.5	36.0	18.5
335	3.300	27.0	11.5	32.0	14.5	32.0	18.5	36.0	22.1
475	4.700	27.0	13.2	32.0	17.0	36.0	20.0	46.0	22.1
685	6.800	27.0	15.5	36.0	18.5	46.0	20.5	56.0	23.5
106	10.000	32.0	16.2	36.0	22.2	57.0	21.5
156	15.000	36.0	18.2	46.0	23.0
226	22.000	36.0	21.5	57.0	24.2
336	33.000	46.0	22.1
476	47.000	57.0	23.2
