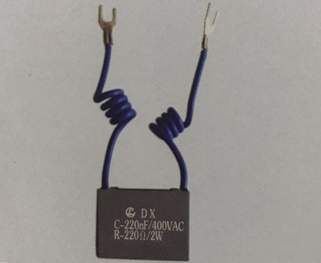

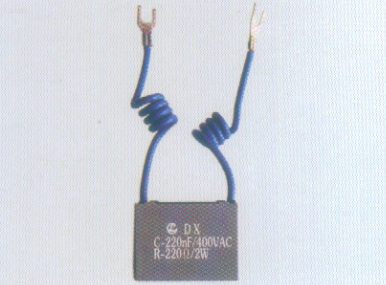

DX 型单相抑制电源电磁干扰组

2020-03-13 13:49:22

◆特点：采用RC串、并联组合方式，以PBT塑壳和环氧树脂密封，其阻燃特性符合UL-94标准，产品具有良好的自愈性能，耐高压高，性能稳定，安全可靠等特点。

◆用途：本产品广泛适用于单相电源的各种类型的电动工具，无线连接，电源跨接，电动机启动和运转，继电器触点灭弧保护，固态继电器的断电保护，感性负载过压吸收和降压等安全可靠性要求较高的抗干扰线路的整机、部件线路中。

技术指标	Technical Characteristics				(GB/T14472 IEC384-14)
1、使用温度	Operating temperature				—25℃~+85℃
2、容量范围	Capacitance range				10nF~1μF
3、允许偏差	Capacitance tolerance				J（±5%）  K（±10%）
4、额定电压	Rated voltage				250/275V AC
5、耐电压	Withxland voltage				DC:4.3UR(d.c) 2S
					AC:500V     2S
6、损耗角	Dissipation factor				≤0.0030    10Khz
7、绝缘电阻	Insulation resistance				C≤0.33μF		15000MΩ
					C＞0.33μF		5000S
					测试条件：20℃  100V  1min
8、气候类别	Weather category				25/85/21
9、耐焊接热	Endure weld head				Max 2S at 270℃
10、导线直径	Lead diameter				C≤0.1uF  0.6mm			C＞0.1uF   0.8mm			注：	可根据客户安      装要求定制
11、产品脚距	Production lead space				L=18   P=15mm			L=26.5  P=22.5mm
					L=32   P=27.5mm
外形尺寸	Dimensions
CAP		组合方式			250/275VAC
CODE	μF				L			H			T
103~333	0.01~ 0.033	串联			18			13.5			7.5
		并联
473	0.047	串联			18			14.5			7.5
		并联
683	0.068	串联			18			14.5			8.5
		并联
104	0.100	串联			23			16			7
		并联			18			14.5			7.5
154	0.150	串联			26.5			16.5			7
		并联			18			16			10
224	0.220	串联			30			25			14
		并联			23			16			7
334	0.330	串联			30			25			14
		并联			23			16			7
474	0.470	串联			30			25			14
		并联			23			16			7
684	0.680	串联			31			23.5			13.5
		并联
105	1.000	串联			32			25			14
		并联

注：以上产品尺寸仅供参考，可根据客户要求定制
