CBB62 金属化聚丙烯膜交流电容器

2020-03-13 13:42:43

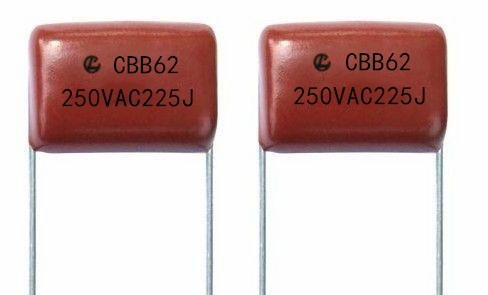

CBB62 金属化聚丙烯膜交流电容器(图1) CBB62 金属化聚丙烯膜交流电容器(图2)

◆特点：以金属化聚丙烯膜作介质作电极，用阻燃绝缘材料包封单向引出，具有较高的耐电压和抗外电干扰能力，损耗小、电性能优良、安装便捷，可靠性好和良好的自愈性。

◆用途：本产品适用于交流电路输入网络，仪器仪表的交流和脉冲电路中，并可作交流降压元件，特别适用于各种类型的节能灯和电子整理器。

技术指标	Technical Characteristics				(GB/T14579 IEC384-17)
1、使用温度	Operating temperature				—25℃~+85℃
2、容量范围	Capacitance range				0.01μF~10μF
3、允许偏差	Capacitance tolerance				J（±5%） K（±10%）
4、额定电压	Rated voltage				160V，250V，350V，400V/500V AC
5、耐电压	Withxland voltage				DC:2.5UR 2s AC:1.5UR 2S
6、损耗角	Dissipation factor				≤0.0025 1Khz
7、绝缘电阻	Insulation resistance						UR≤100V DC				UR＞100V DC
					C≤0.33μF		12500MΩ				25000MΩ
					C＞0.33μF		3750S				7500S
					测试条件：20℃ 100V 1min
8、气候类别	Weather category				25/85/21
9、耐焊接热	Endure weld head				Max 2S at 270℃
10、导线直径	Lead diameter				L＜15 0.6mm L≥15 0.8mm						注：	可根据客户安装要求定制
11、产品脚距	Production leadspace				L=13 P=10mm L=18 P=15mm L=26.5 P=22.5mm
11、产品脚距	Production leadspace				L=32 P=27.5mm L=36 P=31mm

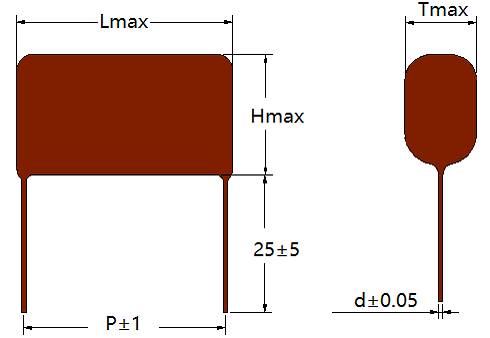

外形尺寸	Dimensions
CAP		160VAC			250VAC			350VAC			400~500VAC
CODE	μF	L	H	T	L	H	T	L	H	T	L	H	T
103	0.010										13.0	10.0	5.2
153	0.015										13.0	10.0	5.4
223	0.022				13.0	9.1	5.1	13.0	11.0	5	13.0	11.0	5
333	0.033				13.0	9.0	4.8	13.0	9.0	4.8	13.0	10.0	6
473	0.047				13.0	8.4	4.7	13.0	8.9	5.3	13.0	11.3	6.5
683	0.068				13.0	8.8	5.3	13.0	10.8	5.8	16.0	11.3	7.1
104	0.100	13.0	9.8	4.9	13.0	10.5	5.7	13.0	11.8	7	16.0	11.8	7.8
154	0.150	13.0	9.9	5.5	13.0	11.1	7.1	18.0	11.0	5	18.0	12.0	6
224	0.220	17.0	9.5	5.0	17.0	9.5	5.0	18.0	12.0	7	26.5	15.0	7.3
334	0.330	18.0	13.0	6.1	18.0	13.0	7.5	18.0	14.5	8.5	26.5	16.0	8.7
474	0.470	18.0	13.5	7.0	18.0	14.0	9.0	18.0	14.9	9.9	26.5	18.0	9.5
684	0.680	18.0	14.9	8.5	22.0	14.1	8.0	24.0	19.0	10	26.0	19.0	10
105	1.000	22.0	16.7	9.2	22.0	16.7	9.2	22.0	16.7	9.2	27.0	18.8	10.8
155	1.500	26.5	16.5	9.0	26.5	19.0	11.2	32.0	20.9	11.8	36.0	23.5	14.2
225	2.200	32.0	18.9	9.4	32.0	20.1	10.5	32.0	20.7	11.7	40.5	22.0	12
335	3.300	32.0	22.0	11.0	32.0	22.5	13.1	32.0	27.0	17.5
475	4.700	32.0	22.0	14.0	32.0	20.7	14.7
685	6.800	36.0	27.1	13.8	36.0	30.5	17.5
106	10.000	36.0	29.5	17.1
以上产品尺寸仅供参考，可根据客户要求定制
