DX 型单相抑制电源电磁干扰组件

2026-05-27 15:14:58

DX 型单相抑制电源电磁干扰组件.png

特点：采用RC串、并联组合方式，以PVC塑壳和环氧树脂密封，其阻燃特性符合UL-94标准，产品具有良好的自愈性能、耐高压高、性能稳定、安全可靠等特点。

用途：广泛使用于单相电源的各种类型的电动工具、无线连接、电源跨接、电动机启动和运转、继电器触点灭弧保护、固态继电器的断电保护、感性负载过压吸收和降压等安全可靠性要求较高的抗干扰线路的整机、部件线路中。

技术指标 / Technical Characteristics	GB/T14472-1998 IEC384-14
使用温度 / Operating temperature	-25℃ ~ +85℃
容量范围 / Capacitance range	0.01μF ~ 1.0μF
允许偏差 / Capacitance tolerance	J(±5%), K(±10%)
额定电压 / Rated voltage	250/275V AC
耐电压 / Withstand voltage	DC 4.3Ur 2S；AC 500V 2S
损耗角 / Dissipation factor	≤0.0030，10KHz
绝缘电阻 / Insulation resistance	C ≤ 0.33μF：15000MΩ；C > 0.33μF：5000S
气候类别 / Weather category	25/85/21
耐焊接热 / Endure weld head	Max 2S at 270℃
导线直径 / Lead diameter	CP：C≤0.1μF 0.6mm；C>0.1μF 0.8mm；AV：0.4mm²

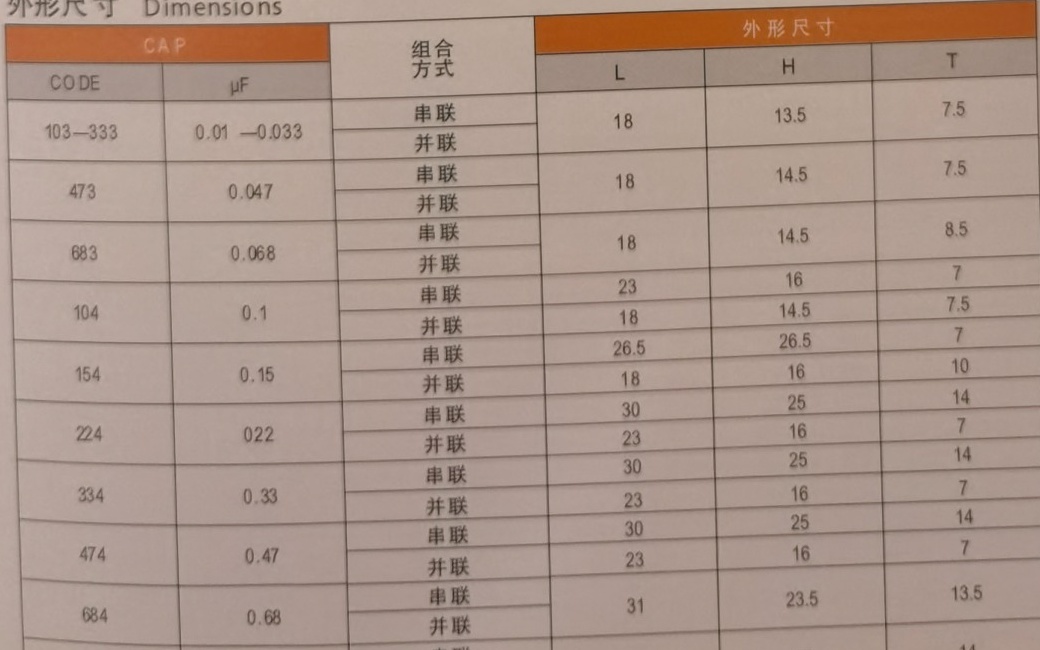

产品脚距 / Production lead space	L=18：15mm；L=26.5：22.5mm；L=32：27.5mm
